Yüksek Performanslı Dübel FH II

Teknik ürün bilgisi

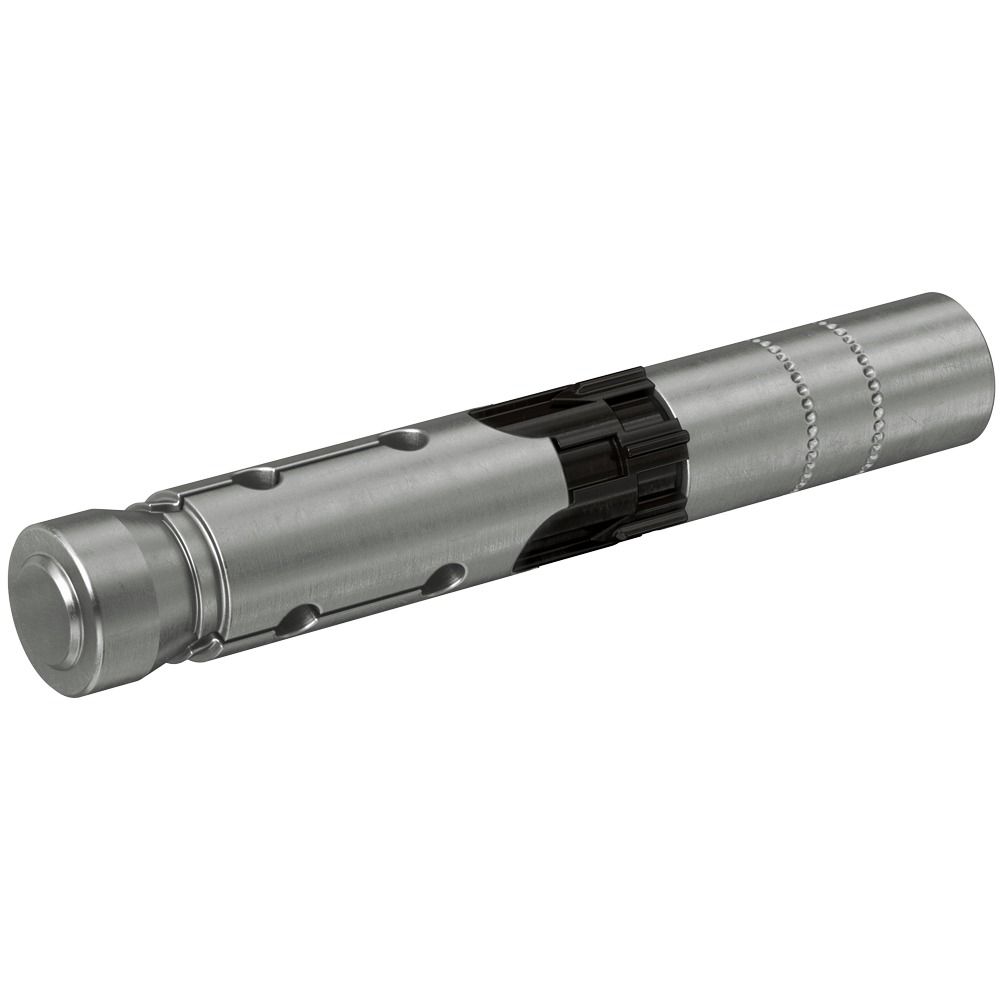

Dişli rot fischer yüksek performanslı ankraj FH II-B, çinko kaplı çelikten yapılmış bir gömlekli dübeldir. FH II B, çatlaklı ve çatlaksız betonda konsollar, çelik yapılar ve kablo tepsileri için idealdir. Avrupa Teknik Onayı ve yangına dayanıklılık sınıfı R 120 uyarınca sınıflandırılması daha da fazla güvenlik garanti eder. Ayrıca, uluslararası onaylar, deprem bölgelerindeki uygulamaları (Sismik C1 ve C2) kapsar. Ankraj, zaman kazandıran parça üzerinden montajda bağlanacak parça yüzeye çıkacak şekilde ayarlanır. Somun sıkıldığında, koni genleşme kovanına çekilir ve deliğin olduğu duvara doğru genişler. Bu da, bağlanacak parçayı ana malzemeye çeker. Siyah plastik halka, istenmeyen ankraj dönmesini önler ve tork kaymasını engeller.

Uygulama Alanları

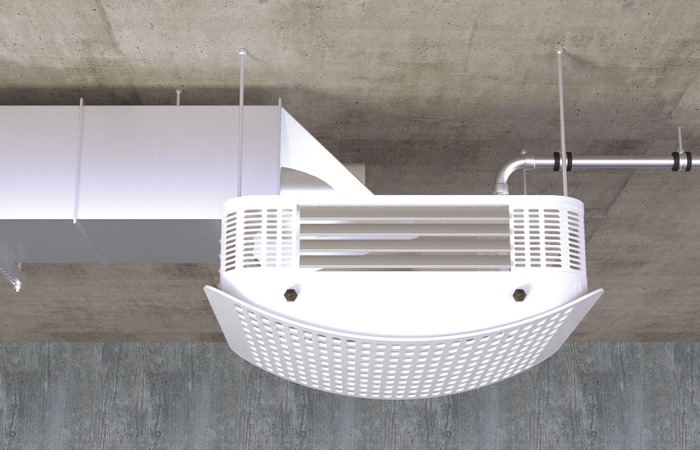

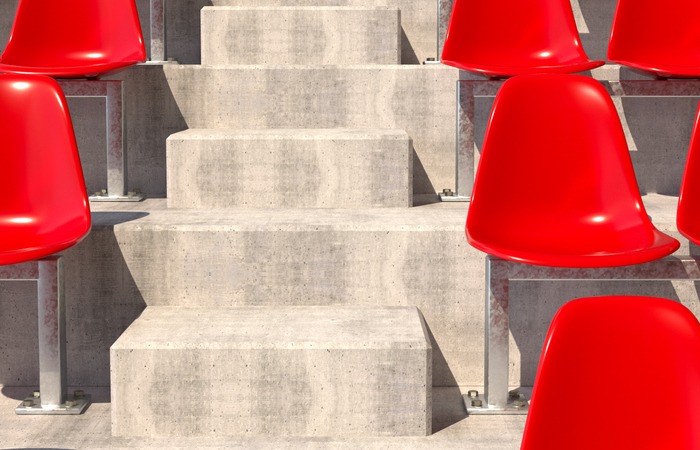

UygulamalarıKorkuluklarMerdivenlerKonsollarÇelik yapılarMerdivenlerKablo tavalarıMakinalarAna kapılarDış cephelerIzgaralarYapı malzemeleriŞunlar için onaylandıC20/25'den C50/60'a kadar çatlaklı ve çatlaksız betonAyrıca uygundurBeton C12/15Yoğun yapılı doğal taş* Yapı malzemelerine dair detaylı bilgiyi kayıt belgesinde bulabilirsiniz.İzinETA-07/0025DoP No. 0020DoP No. 0127DoP No. 0127DoP No. 0756-CPD-0295ESR-2691

İşlevsellik

• FH II bağlanacak parça üzerinden montaj için uygundur.
• Tork uygulanırken, konik uç genişleme kovanına çekilir ve kovanı duvar deliğinde genişletir.
• Siyah plastik halka dübel sıkılırken dönüşü önler ve tork kaymasını almak için bir burkulma bölgesi işlevi görerek bağlantı parçasının dübel tabanına çekilmesini sağlar.
• Esnek tasarım çözümleri için kullanılabilir baş biçimleri
• Gömme başlı (SK tipi), altıgen başlı (S tipi), somun ve pullu civata versiyonu (B tipi) ve kör somun (H tipi).
